图表坐标轴

1 概述

用于设置图表坐标轴（X 轴和 Y 轴）的名称以及显示样式。

2 功能介绍

2.1 X轴

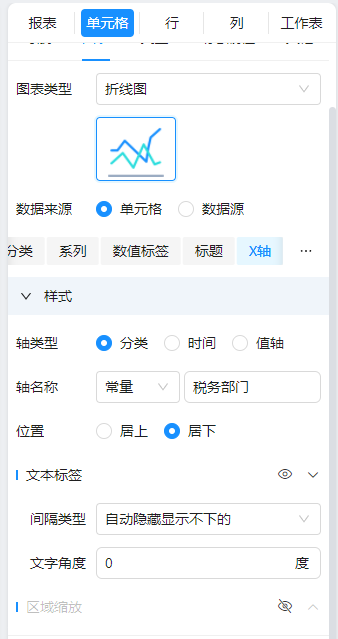

选择“X轴”时，可针对X轴进行相关设置，如下图：

1）轴类型
坐标轴有三种类型，分类轴、值轴和时间轴。横轴通常为分类轴，但条形图时则横轴为值轴，散点图时则横纵均为值轴。这个属性会根据不同类型图表有所不同。且已经固定好，不用设置。
2）轴名称
X轴的轴名称，会显示在X轴的开始端或末端。
3）位置
设置本X轴的位置，支持选择“居下”或“居上”，默认为“居下”。
4）文本标签

• 显示：是否显示X轴文本标签内容，通过分组右侧的小眼睛去设置。

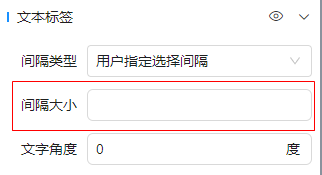

• 间隔类型：自动隐藏显示不下的、全部显示、用户指定显示间隔，默认为“自动隐藏显示不下的”。若设置间隔类型为“用户指定选择间隔”，需要设置[间隔大小]。

• 文字角度:设置文本内容的旋转角度，默认为0，不旋转，正值为逆时针，负值为顺时针，可选为：-90 ~ 90。

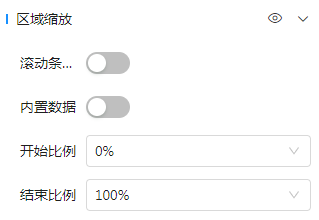

5）区域缩放

• 滚动条数据：显示后X轴下方有单独的滑动条，用户可在滑动条上进行缩放或漫游。

• 内置数据：内置于坐标系中，启用后用户可以在坐标系上通过鼠标拖拽、鼠标滚轮、手指滑动（触屏上）来缩放或漫游坐标系。
• 开始比例：数据窗口范围的起始百分比，默认为0%。
• 结束比例：数据窗口范围的结束百分比，默认为100%。

2.2 Y轴

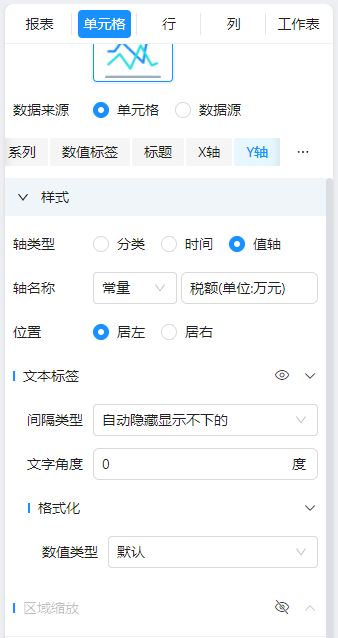

选择“Y轴”时，可针对Y轴进行相关设置，如下图：

与X轴不同的是：
1）轴类型：部分图表的Y轴类型固定为“值轴”，不显示该配置项；
2）轴位置：支持“居左”和“居右”，默认“居左”；
3）间隔类型：固定为“自动隐藏显示不下的”；

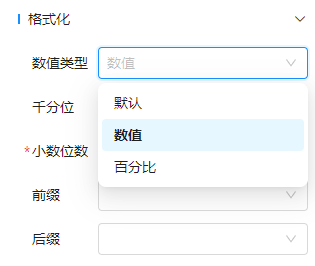

4）格式化：Y轴特有功能，可设置Y轴数值的显示格式，如下图：
