单元格数据

1 概述

如果图表要展示的数据不直接来源于数据集，需要将数据进行计算之后展示时，可以使用单元格数据源来定义图表数据。如下图所示：

1）分类名、系列名和值均可以使用单元格数据，或直接输入文本内容。

2）图表使用单元格数据源的注意事项：
若数据来自于一片「连续」的单元格如 A1~A3：则定义时输入 A1:A3，用冒号隔开。
若数据来自于「不连续」的多个单元格如 A1、A3、A5：则定义时输入 A1,A3,A5，单元格用英文逗号隔开。

2 示例

2.1 准备数据

1）数据视图：明细_图表
SQL如下：

select
    round(ZS_MX.SSRQ/10000,0) AS 年,mid(ZS_MX.SSRQ,5,2) AS 月,
    SE/10000 as 税额,ZS_MX.SWBMBM as 税务部门编码,BM_SWBM.SWBM as 税务部门,
    round(ZS_MX.SZBM/10000,0)*10000 as 税种编码,BM_SZ.SZ as 税种
from
    ZS_MX,BM_SWBM,BM_SZ
where
    BM_SWBM.SWBMBM=ZS_MX.SWBMBM and BM_SZ.SZBM=round(ZS_MX.SZBM/10000,0)*10000
    and round(ZS_MX.SSRQ/10000,0) ={年份|2009}
    and BM_SWBM.SWBM='{税务部门}'
    and BM_SZ.SZ in ('{税种}')
   order by mid(ZS_MX.SSRQ,5,2)

数据执行结果如下：

2）模板数据
将准备好的视图依次添加到模板数据中，如下图：

2.2 报表设计

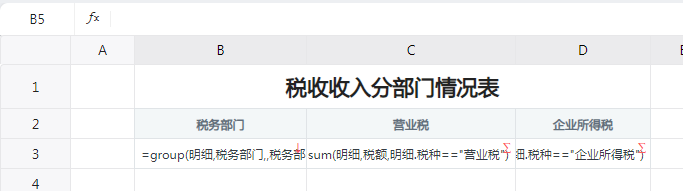

1）将数据源“明细”中的“税务部门”字段拖入B3单元格，“税额”拖入C3、D3单元格中，并设置“B3”纵向导航格，“C3”和“D3”为统计格并设置对应的过滤条件，如下图：

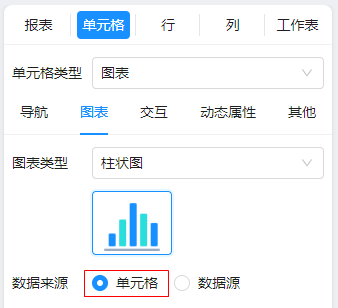

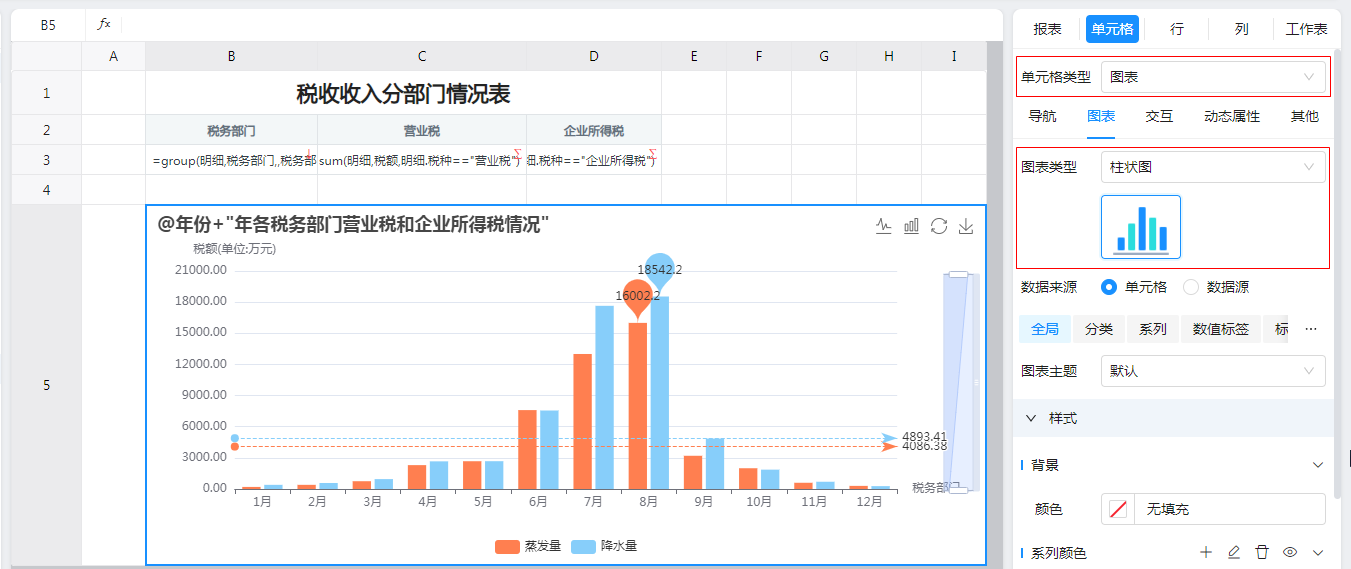

2）B5单元格类型设置为“图表”，图表类型选择”柱状图”，如下图：

2.3 绑定数据

“数据来源”选择[单元格数据】后，在各个设置项填入对应的单元格即可。

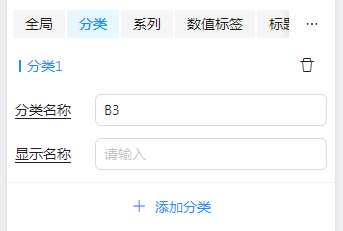

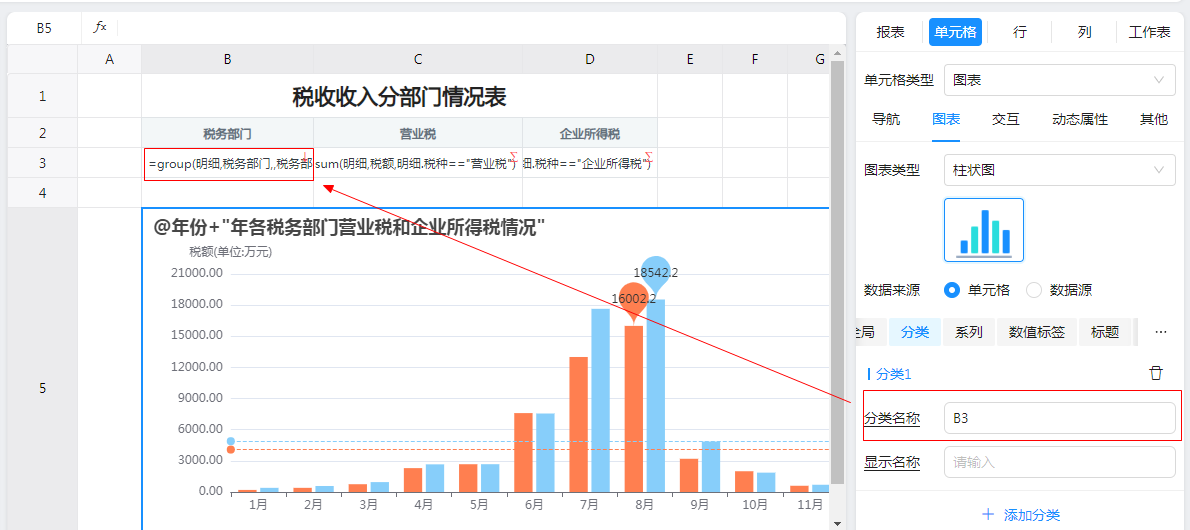

本例中分类名称为B3，如下图：

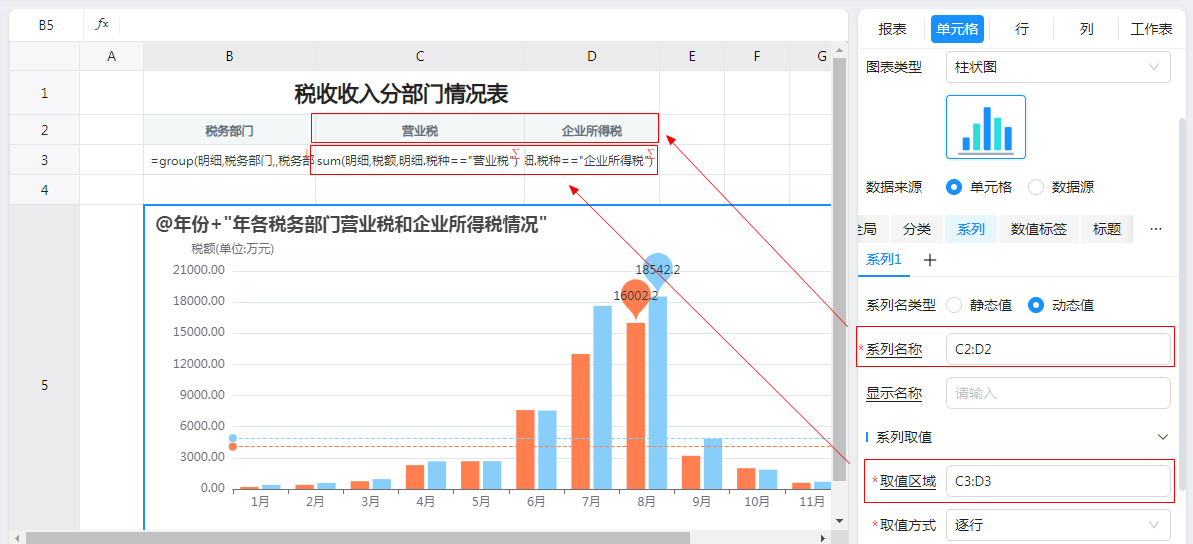

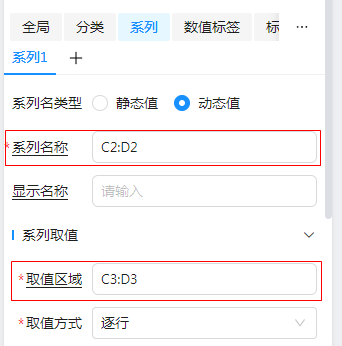

系列名称为C2:D2，取值范围为C3:D3，如下图：

2.4 设置样式

1）“提示框”开关开启，并设置数值格式，如下图：

2）设置图表标题为“=@年份+”年各税务部门营业税和企业所得税情况””，如下图：

3）图例显示设置，如下图：

2.5 效果预览

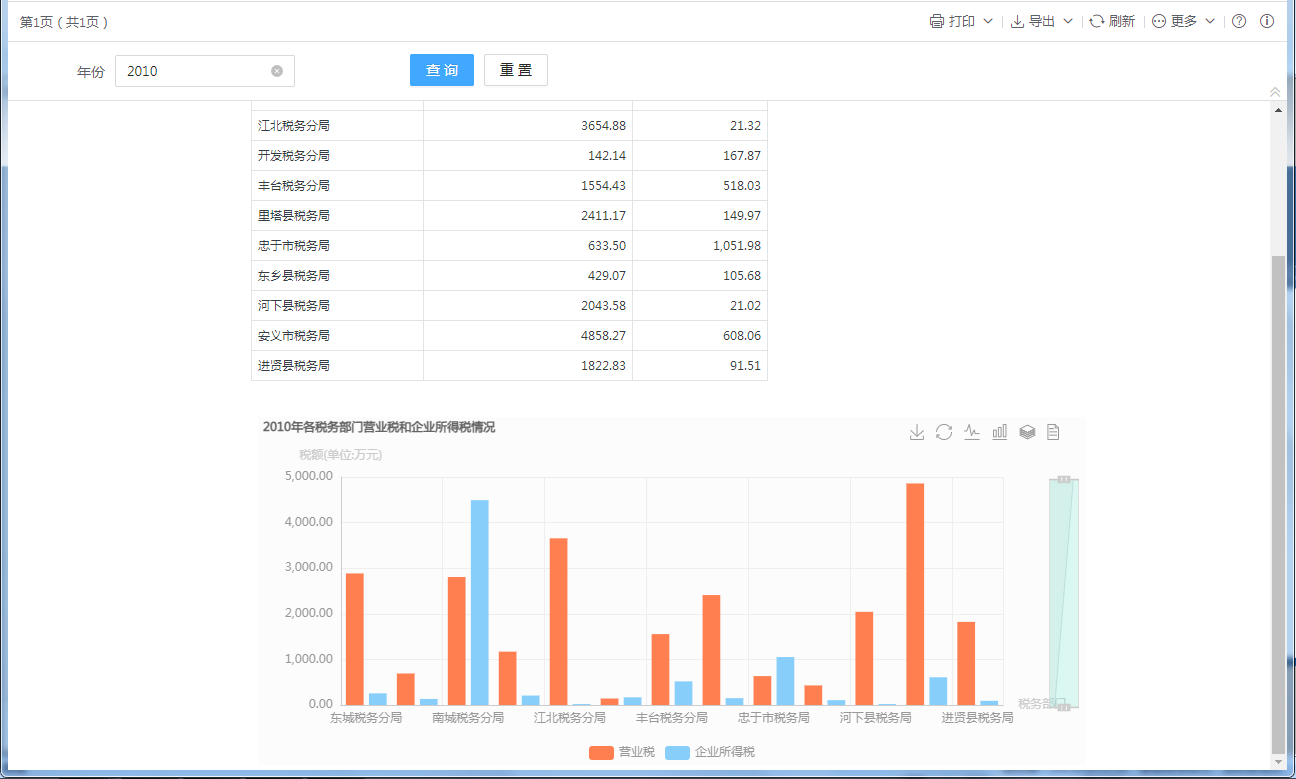

保存报表，点击[预览]查看最终效果，如下图：
